3S(サンエス)フェンス(safety speed simply)


有限会社 創友

◆製品規格





●手摺

長方形に組み立てられた手摺ビームに縦支柱2本を止め金具で止める構造です。曲線・折角部用として伸縮できるタイプもあります。
※ ビーム端部が口の字方に接合されている為、安全帯のフックが抜け落ちません。

① 支柱(各タイプ共通)
STK 500-φ42.7、H=1.0m、2.3kg/本

② ビーム
(1.5m製品用) STK 500-φ27.2、枠高さ45㎝、L=1.47m、5.3kg/本
(1.7m製品用) STK 500-φ27.2、枠高さ45㎝、L=1.63m、5.8kg/本
(2.0m製品用) STK 500-φ34.0、枠高さ45㎝、L=1.95m、8.5kg/本


●基礎金物





          Aタイプ(ブロック被せ型)

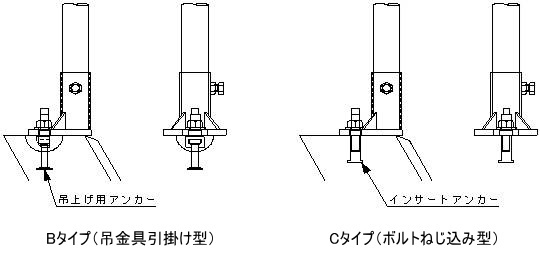

   Bタイプ(吊金具引掛け型)          Cタイプ(ボルトねじ込み型)


① Aタイプ(ブロック被せ型)
天端に上からクの字型の構造の鉄板基礎を被せ、背面からボルトで固定する構造です。
(本体)
SS400-90×70×6、ブロック最大水平幅w=180mm・最大厚t=160mm、6.5kg/個
(支柱差込部)
STK 500-φ48.6、高さ100mm

② Bタイプ(吊金具引掛け型)
製品吊り上げ用アンカーにコの字型の連結具を引掛け、天端に設置する支柱基礎と一体に連結固 定する方法です。
(本体プレート部) SS400-100×100×12 、
(支柱差込部)  STK 500-φ48.6、高さ100mm
(連結具)  S45C(H)、 (連結ボルト) SS400-M12、高さ40mm

③ Cタイプ(ボルトねじ込み型)
雌ねじインサートもしくは製品吊り上げ用アンカー自体にねじ切りをして、そこにボルトをねじ 込み、天端に設置する支柱基礎と一体に連結固定する方法です。
(連結ボルト) SS400-M12、高さ80mm  ※本体はBタイプと共通です。
