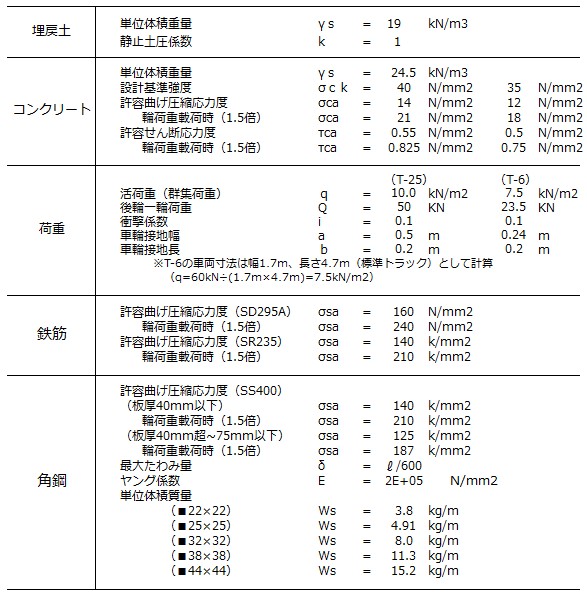

■　基本的な考え方 ●側壁部 側溝が接続する側壁は、柱以外は全開口のため「土圧＋輪荷重」が影響する無開口部の側壁計算は、梁部 材と泥ダメ部壁に支えられている一端固定一端支持梁として断面力を算出（フレーム計算）しています。 ●泥ダメ部 三点固定版として照査しています。 ●受枠部 グレーチング本体は2 方向で受け持つ構造体として照査されています。このため、グレーチング上の輪荷重は2方向（受枠）で受け持つ条件で照査しています。 3 方向開口の場合は、受枠部材の下は空洞となるため、梁部材厚さで輪荷重を受け持つ条件で照査しています。結果、角鋼で受持つ構造になっています。 ●縦断方向の梁部 梁部材に輪荷重が載荷した条件で照査しています。結果、角鋼で受持つ構造になっています。 ●受枠張出部 アングル受枠部（60mm）は張出構造となるため、ハンチ部を照査しています。 ●角鋼下の荷重を受ける柱部材の影響範囲 柱部材の応力度を照査するに当たり、荷重が柱部材にどのように影響するか把握するために、FEM（有限要素法）解析で確認しました。 ■　設計条件 ※コンクリート強度は製品規格が小さい場合は設計基準強度35Knm2で製造する場合があるため併記			有限会社　創友 ■Sy桝 TOP ■Sy桝の特徴 ■設計方針と考え方と設計条件 ■適用条件・活用事例 ■製品規格 ■標準基礎構造図・設置歩掛 ■施工事例・製品等の写真
