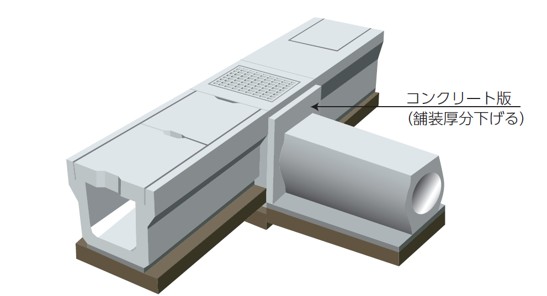

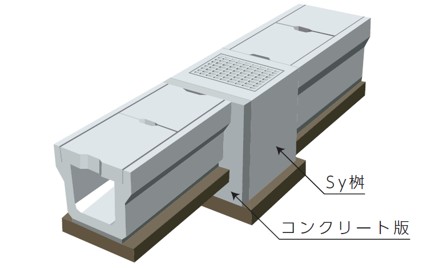

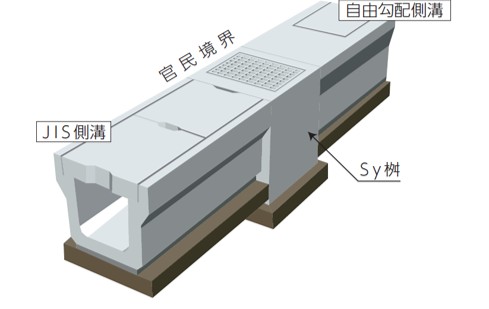

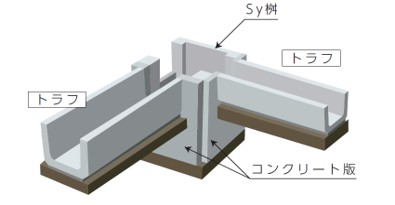

■　適用条件 「グレーチング付」、「グレーチング無し」、「梁無し」の３タイプに対応できます Ⅰ型（グレーチング付） Ⅱ型（グレーチング無し） Ⅲ型（梁無し） ●Ⅰ型（グレーチング付） 　一般道路・街路等に設置される蓋付側溝の接続部に設置するタイプ 　T-25、T-6 用に対応します。 ●Ⅱ型（グレーチング無し） 　側溝の蓋無し、農業用水路等の開水路の接続部に設置するタイプ ●Ⅲ型（梁無し） 　のり面の小段、開水路等の上載荷重の影響が小さい場所の接続部に 　設置するタイプ群集荷重q=3.5KN/m² の条件に対応します。 ●活用事例 JIS側溝と自由勾配側溝を官民境界に 沿って設置できます。 桝の横断方向に管渠等を 設置する場合の設置例     桝を挟んで違う規格の側溝を 設置する場合の設置例 桝の開口と小段排水等の断面が 異なる場合の設置例 ※現場でスレートボード等を加工して 設置する場合もあります			有限会社　創友 ■Sy桝 TOP ■Sy桝の特徴 ■設計方針と考え方と設計条件 ■適用条件・活用事例 ■製品規格 ■標準基礎構造図・設置歩掛 ■施工事例・製品等の写真
